特种电缆结构和标准及优势介绍
来源: | 作者:开普电缆 | 发布时间: 589天前 | 792 次浏览 | 分享到:

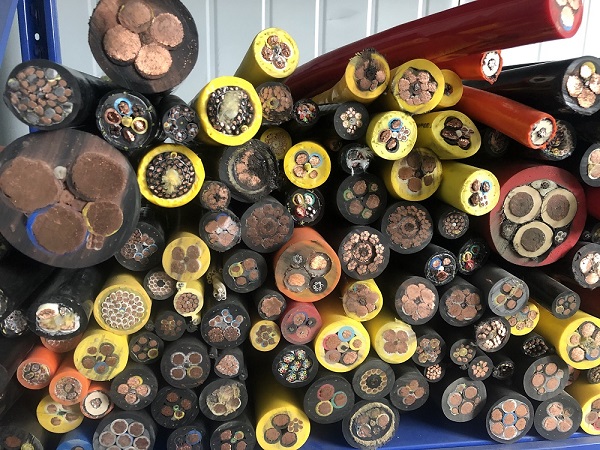

特种电缆​结构和标准及优势

      特种电缆结构和标准及优势

  ◇采用多股细绞超细裸铜丝,符合DIN VDE,IEC
  ◇特殊TPE/HGI芯线绝缘,
  ◇黑色芯线白色数字编号,符合DIN EN标准
  ◇带有黄/绿双色接地芯线标识,符合DIN EN标准
  ◇芯线无机械应力绞合,优化芯线成缆节距
  ◇无纺材料包覆
  ◇内护套为改性低粘度强力挤压内护套,PUR材质,耐油
  ◇镀锌铜丝网套,编织密度:覆盖≥85%
  ◇特殊改性耐磨PUR外护套,亚光及防表面附着
  ◇护套颜色为橙色RAL2003,按要求可提供
  1. 500万次 拖链电缆:中速高柔性TRVV拖链电缆、高柔性TRVVP拖链屏蔽电缆、高柔性TRVVSP拖链双绞屏蔽电缆
  2. 800万次 拖链电缆:PVC高速高柔性HFLEX-201系列
  3. 800万次 拖链电缆:PUR高速高柔性HFLEX-501系列
  4. 1000万次拖链电缆:PUR超高速高柔性SHFLEX-601系列。



  结构:
  导体:精细裸铜丝(EN60228标准)
  绝缘:特种TPE材料
  芯线绞合:芯线数量<12:芯线以短节距胶合在一起
  芯线数量>12:芯线采用两次复绞,特别的抗扭力结构
  颜色:截面积<0.5mm2:颜色代码符合DIN 47100标准
  截面积>0.5mm2:一根为黄绿双色,其余均为黑色芯线带白色数字
  外护套:低黏性、PVC基混合物,适用于拖链(符合DIN VDE 0281标准,第五部分)。颜色:银灰色(与RAL 7001相似)
  使用温度范围:-5°C至 +70°C符合DIN EN 60811标准,第1-4部分,章节8.2
  (移动安装):低温环境时请填选PVC电缆,要确保电缆在拖链内运行使用寿命5万次以上,要求环境温度不低于+5°C
  当行距<10米时,弯曲半径为7.5 X d
  当行距>10米时,弯曲半径为10 X d
  使用温度范围 :
  (固定铺设) -20°C至+70°C,弯曲半径为5 X d
  最大速度 3m/s, 2m/s
  架空/滑行
  最大加速度 20m/s
  行程距离:适用于架空和滑行应用,行程距离小于50米,Class 2
  扭转:每米电缆长度可扭转 +90°C
  额定电压:芯线数量<12: 300/500V
  零浮力防海水电缆专用于水下机器人探测,产品具有高柔性抗拉、耐油、防浅水、耐候性优异;耐磨耐弯折、抗撕裂、能承受较重的机械外力.
  导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准(也可用镀锡铜丝)
  绝缘材料:优质弹性体丁晴/汽车料/TPE等材料绝缘
  颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫
  ≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(黄/绿可选)
  双绞颜色:<0.5mm颜色表示,A线:黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对;≥0.5mm芯线黑色线体白色数字编号,相邻数字编号双绞成对
  抗拉元件:聚酯纱纤维以及凯夫拉抗拉防弹丝填充条
  芯线结构:防扭结构分层;分组式间隙填充;双绞成对结构后分层集束
  绕包材料:柔性无纺布带、聚酯带或铝箔麦拉
  内护套:改性低粘度强力挤压内护套(可选)
  屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上
  护套材料:TPU聚氨酯材料
  技术参数
  额定电压: 截面<0.5m㎡:300/300V
  截面≥0.5m㎡:300/500V
  测试电压: 2000V
  拖链网线最小弯曲半径
  固定敷设: 5XD
  移动安装: 当行程<10米时,弯曲半径为8XD
  当行程≥10米时,弯曲半径为10XD
  拖链网线使用温度
  固定敷设: -40至+90℃
  移动安装: -30至+90℃
  抗辐射强度: 80000000cJ/Kg
  耐化学性: 参见耐化学性附表
  电缆优势:
  ▲作为新型的防水线材、电缆的防水性能更加优异,海底零浮力电缆电缆可根据客户的实际使用长度具体裁段、使用方便。
  ▲耐海水腐蚀、超强抗压
  ▲可自定义定制抗拉:260kg-2T
  ▲高柔性抗拉、耐油、防浅水、耐候性优异
  ▲耐磨耐弯折、抗撕裂、能承受较重的机械外力
  ▲比一般柔性电缆更快加速度和更强的耐曲绕性,更适应
  ▲行程距离长、更适用于高频快速移动场合
  如您想了解更多有关扁电缆,卷筒电缆,拖链电缆等可多关注我司网站其它页面!
